Модули Микрогранит

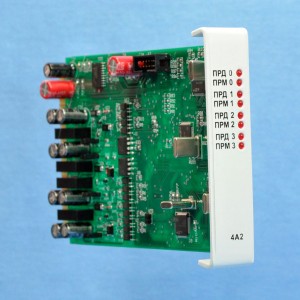

Модуль четырехканального линейного адаптера М4А2

Модуль четырехканального линейного адаптера М4А2

 Модуль четырехканального линейного адаптера М4А2 обеспечивает независимый информационный обмен немодулированными кодоимпульсными сигналами  по одной … четырем линиям связи.

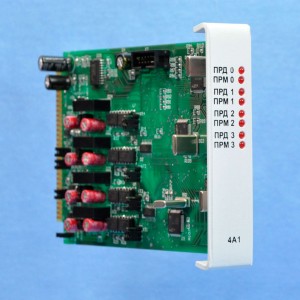

Модуль четырехканального линейного адаптера М4А1

Модуль четырехканального линейного адаптера М4А1

 Обеспечивает независимый информационный обмен с внешними устройствами по интерфейсам (токовая петля) и RS-485 по 1-4 линиям связи.

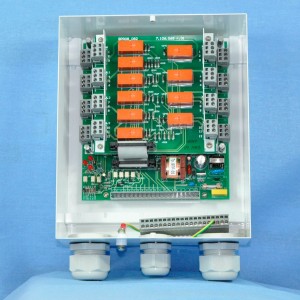

Блок промежуточных реле БПР-05-04 (08)

Блок промежуточных реле БПР-05-04 (08)

 Выносной блок для приема сигналов от МТУ и формирования сигналов управления 1-8 исполнительными механизмами. Напряжение цепей нагрузки – 220 В постоянного или переменного тока, ток нагрузки до 4 А.

Блок управления моторными приводами (БУМП)

Блок управления моторными приводами (БУМП)

 Блок управления (БУМП) предназначен для  телемеханического и (или)  ручного управления моторными приводами разъединителей контактной сети и может использоваться  в составе телекомплексов «Гранит-ЖД» и автономно.
 При адаптации  параметров  цепей других устройств к параметрам  БУМП он может использоваться в составе других систем управления.

Технологический стенд с имитатором объектов КП (ИОКП)

Технологический стенд с имитатором объектов КП (ИОКП)

 Технологический стенд с имитатором объектов КП (ИОКП) обеспечивает:
   -  проверку работоспособности модулей ИУТК «Гранит-микро»,
   -  диагностику неисправности модулей,
   -  контроль работы устройства КП, установленного на объекте,
   -  проверку и настройку параметров каналов преобразования текущих (мгновенных) значений аналоговых сигналов в код,
   -  проверку каналов формирования и исполнения команд телеуправления,
   -  проверку фиксации последовательности «событий» - изменений состояния датчиков дискретных сигналов,
   -  проверку работы каналов ввода числоимпульсных сигналов.
Модули ИУТК «Гранит-микро» подключаются к ИОКП и к устройству ИУТК «Гранит-микро» жгутом и соединителем, входящими в комплект поставки технологического стенда или его отдельных комплектующих.

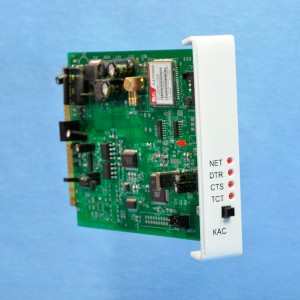

Контроллер, адаптер сети КАС1

Контроллер, адаптер сети  КАС1

 Обеспечивает прямое сопряжение устройств с GPRS каналом мобильной связи  без необходимости устройства внешнего модема.

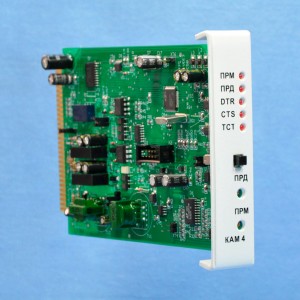

Комбинированный модуль контроллера, адаптера и модема КАМ4

Комбинированный модуль контроллера, адаптера и модема КАМ4

 Контроллер внутренней магистрали, линейный адаптер, модем. Для координации работы модулей КП, ПУ и для стыка с ПЭВМ и другим устройством через линию связи различного вида и структуры. Модуль КАМ-4 является модификацией модулей КАМ-3 и КАМ-2.

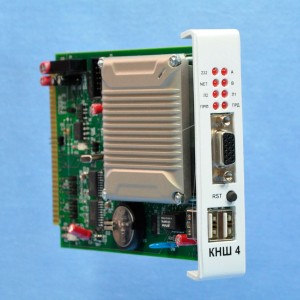

Контроллер–накопитель-шлюз (КНШ 4)

Контроллер–накопитель-шлюз (КНШ 4)

 Контроллер - накопитель - шлюз (КНШ4) является составной частью информационно - управляющего комплекса «Гранит-микро».
 КНШ реализует  прямое сопряжение устройств контролируемого пункта (КП) и пункта управления (ПУ) ИУТК «Гранит-микро»:
   -  по кодоимпульсному каналу связи,
   -  с вычислительной сетью Ethernet в протоколах TCP\IP и UDP,
   -  с внешними (по отношению к КНШ4) устройствами по двум интерфейсам RS-485 (протоколам семейства Modbus и широкому спектру других) в свободно программируемом режиме,
   -  по шине RS-232 и (или) USB,
   -  по внутренним шинам SPI с контроллерами внутренней магистрали устройств ИУК «Гранит-микро».
 КНШ4 реализует:
   -  накопление информации, поступающей от модулей ИУК «Гранит-микро», а также по каналам связи КП-ПУ, КП-КП или ПУ-ПУ,
   -  «привязку» принятой информации к реальному времени с дискретностью в 1 мсек,
   -  согласование производительности предоставленного канала связи и интенсивности потока заявок для ввода-вывода информации,
   -  прямую передачу накопленных данных в канал связи,
   -  выбор протокола передачи информации для оптимального сопряжения с внешними устройствами,
   -  информационный обмен с  КАМ для ввода-вывода информации.

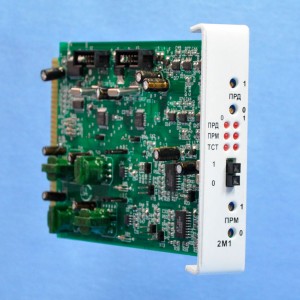

Модуль двухканального модема М2М1

Модуль двухканального модема М2М1

 Модуль двухканального модема М2М-1 обеспечивает независимый информационный обмен частотно модулированными сигналами устройства ПУ с двумя КП или одного КП с двумя ПУ (основным и резервным).
 Параметры сигналов и принципы обмена данными идентичны соответствующим данным модуля КАМ.
 Модуль используется при построении устройств КП и ПУ ИУТК «Гранит-микро» для ретрансляции данных в направлении КП или ПУ.

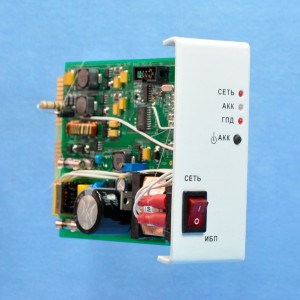

Модуль источника бесперебойного питания МИБП

Модуль источника бесперебойного питания МИБП

 МИБП является составной частью информационно – управляющего комплекса «Гранит-микро».
 МИБП формирует напряжения постоянного тока для питания всех модулей, устанавливаемых в каркас КП-микро устройств телекомплекса «Гранит-микро», и обеспечивает бесперебойную подачу питания при пропадании напряжения сети 220 В.

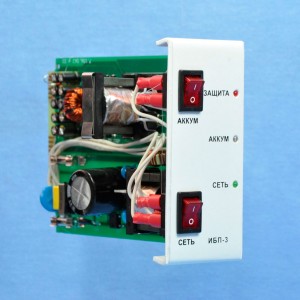

Модуль источника бесперебойного питания МБП3

Модуль источника бесперебойного питания МБП3

 МБП3 является составной частью информационно- управляющего комплекса «Гранит-микро».  МБП3 формирует напряжения постоянного тока для питания всех модулей, устанавливаемых в каркас КП-микро устройств телекомплекса «Гранит-микро», и обеспечивает бесперебойную подачу питания при пропадании напряжения сети 220 В

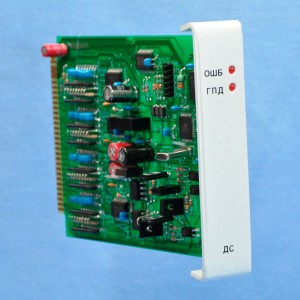

Модуль ввода дискретных сигналов МДС

Модуль ввода дискретных сигналов МДС

 Ввод, обработка, диагностика, регистрация последовательности изменений  и передача данных 1…32 датчиков дискретных сигналов. Может использоваться для ввода, накопления и передачи данных нарастающим итогом от 1…32 датчиков с числоимпульсными выходными сигналами.

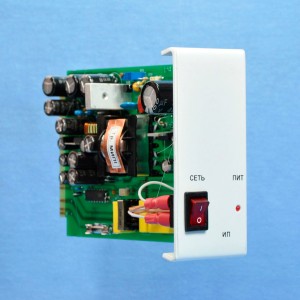

Модуль источника питания МИП2

Модуль источника питания МИП2

 МИП2 является составной частью информационно – управляющего комплекса «Гранит-микро».
 Модуль формирует напряжения постоянного тока для питания всех модулей, устанавливаемых в каркас КП-микро, устройств телекомплекса «Гранит-микро».

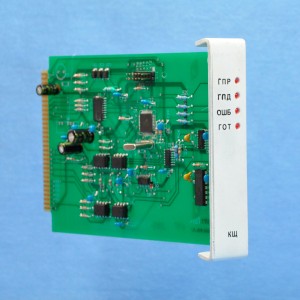

Модуль контроллера щита МКЩ

Модуль контроллера щита МКЩ

 Модуль контроллера щита (МКЩ) предназначен для сопряжения комплексов «Гранит-микро» с контроллерами панелей щита (КПЩ), устанавливаемыми в диспетчерские щиты. Функционально МКЩ является преобразователем интерфейса межмодульного обмена, используемого в «Гранит-микро», во внутри блочный интерфейс комплекса «Гранит».
 Обеспечивается возможность передачи данных от ПУ на диспетчерский щит, а также прием данных от ключей квитирования контроллеров панелей «темного» щита (КПЩ-Т). К одному МКЩ по общей шине возможно подключение одновременно как КПЩ-Т, так и контроллеров панелей «светлого/полусветлого» щита (КПЩ-С) в количестве, определяемом доступным адресным пространством КПЩ (1…128).

Модуль ввода дискретных сигналов и вывода команд управления МСУ

Модуль ввода дискретных сигналов и вывода команд управления МСУ

 МСУ является составной частью информационно-управляющего комплекса «Гранит-микро».  Модуль предназначен для ввода дискретных сигналов от датчиков положения или состояния контролируемых объектов и вывода команд управления исполнительными механизмами.

Модуль сопряжения устройств на основе КНШ (МСУ КНШ)

Модуль сопряжения устройств на основе КНШ (МСУ КНШ)

 Модуль сопряжения устройств на основе КНШ (МСУ КНШ) является составной частью информационно - управляющего комплекса «Гранит-микро». Предназначен для ввода дискретных сигналов и вывода  команд управления  исполнительными механизмами.
МСУ КНШ реализует  прямое сопряжение устройств (реклоузеров, счетчиков, преобразователей) и пункта управления (ПУ):
   -  с вычислительной сетью Ethernet в протоколе TCP\IP,
   -  с внешними (по отношению к КНШ) устройствами по интерфейсу RS-485 (протоколу Modbus) в свободно программируемом режиме,
   -  по шинам RS-232 и (или) USB,
КНШ реализует:
   -  накопление информации, поступающей от устройств,
   -  «привязку» принятой информации к реальному времени с дискретностью в 1 мсек.,
   -  согласование производительности предоставленного канала связи и интенсивности потока заявок для ввода-вывода информации,
   -  прямую передачу накопленных данных в канал связи,
   -  выбор протокола передачи информации для оптимального сопряжения с внешними устройствами,
   -  информационный обмен с  устройствами для ввода-вывода информации.

Модуль ввода телеизмерений интегральных МТИ

Модуль ввода телеизмерений интегральных МТИ

 МТИ является составной частью информационно – управляющего комплекса «Гранит-микро».  Предназначен для ввода кодовой информации от электронных счетчиков, например типа АЛЬФА (АВВ ВЭИ Метроника), по «токовой петле» и (или) числоимпульсных сигналов от электронных и неэлектронных счетчиков при включении в последние генератора - преобразователя числа оборотов диска в число импульсов.

Модуль ввода телеизмерений текущих значений измеряемых параметров МТТ3

Модуль ввода телеизмерений текущих  значений измеряемых параметров МТТ3

 МТТ3 является составной частью информационно – управляющего телемеханического  комплекса «Гранит-микро». Модуль предназначен для ввода, обработки, преобразования  аналоговых  сигналов от источников напряжения постоянного тока и нормирующих преобразователей (датчиков) текущих значений параметров (ТТ).

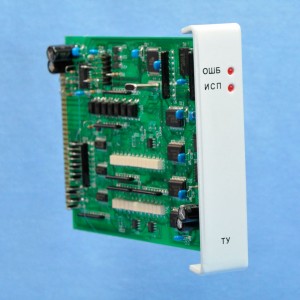

Модуль приема команд телеуправления МТУ

Модуль приема команд телеуправления МТУ

 МТУ является составной частью информационно-управляющего комплекса «Гранит-микро».  Предназначен для приема команд телеуправления, контроля достоверности принятой команды, формирования промежуточных сигналов управления  реле блока БПР-05-08, определения отсутствия искажений при выполнении команд промежуточными реле и формирования  сигналов, образующих с помощью контактов реле БПР-05-08 цепи управления и контроля для исполнительных механизмов.

Модуль ячейки грозозащиты ЯГЗ

Модуль ячейки грозозащиты ЯГЗ

 Устанавливается на входе приемника сигналов, полученных от устройства КП (ПУ) по выделенному (физическому) каналу связи ПУ-КП. Минимизирует воздействие грозовых разрядов на аппаратуру устройств
