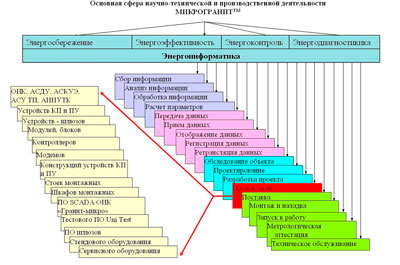

Информационно-управляющий телемеханический комплекс «Гранит-микро»

Комплексы информационно-управляющие телемеханические «Гранит-микро» (далее ИУТК), предназначены для управления, контроля и измерения параметров электрической сети в автоматизированных системах управления (АСУ) объектами:

- энергетики,
- электроснабжения  электрифицированных железных дорог и прилегающих к ним жилых районов,
- промышленных предприятий,
- метрополитена,
- электрифицированного городского транспорта,
- коммунального хозяйства городов.



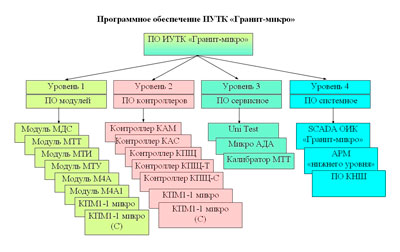

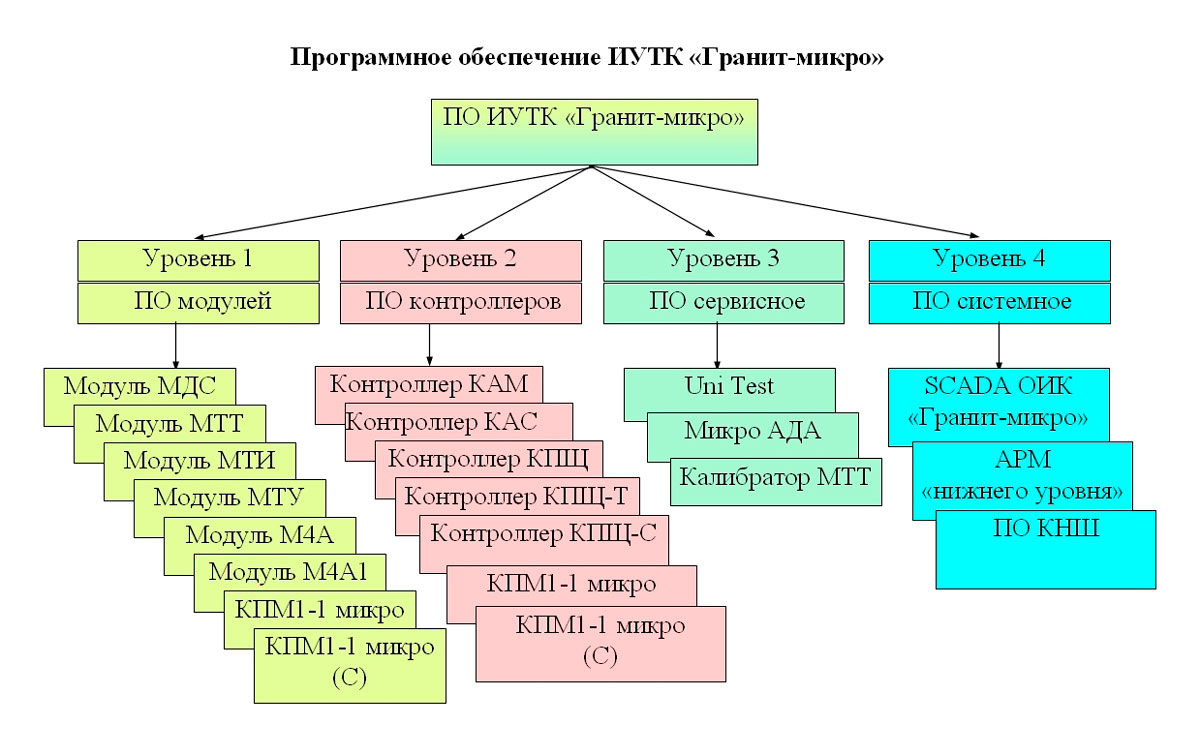

 ИУТК  обеспечивают прием, передачу, обработку, отображение и ретрансляцию информации. ИУТК состоят из устройств контролируемых пунктов (далее – КП) и устройств пунктов управления (далее – ПУ). КП и ПУ включают:

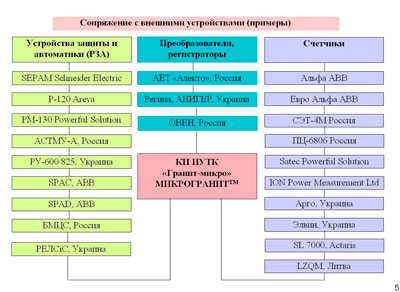

- модули ввода дискретных, аналоговых, кодовых сигналов и сообщений (многоэлементной информации), вывода команд управления,
- контроллеры,
- блоки промежуточных реле и управления моторными приводами.
ИУТК включают подсистемы управления, контроля и измерения.

Параметры ИУТК:
•    По стойкости к воздействию климатических факторов в соответствии с ГОСТ 26.205 КП и ПУ относятся к группе исполнения С1 с рабочим диапазоном температуры от минус 30ºС до 55ºС и относительной влажностью от 5 % до 100 %.
•    Устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения L3 ГОСТ 12997 (5...25 Гц, смещение 0,1 мм).
•    Устойчивы к воздействию атмосферного давления при эксплуатации и хранении в диапазоне от 66 кПа до 106,7 кПа.
•    Выдерживают одиночные механические удары при пиковом ускорении 30 м/с2 и длительности ударного импульса в пределах от 0,5 мсек до 30 мсек.
•    Сохраняют свои характеристики при воздействии магнитных полей напряженностью до 400 А/м согласно ДСТУ 2465-94.
•    Источники питания устойчивы к динамическим изменениям напряжения и соответствовать классу 3 ДСТУ IEC 61000-4-11:
    1)    быстрым изменениям напряжения источника питания в виде повторяющегося ступенчатого импульса величиной ± 10 % от номинального значения и длительности до 5 сек;
    2)    провалам и кратковременным перерывам напряжения питания в виде ступенчатого импульса величиной 100 % от номинального значения при длительности 20 мсек.


В ИУТК используются интегральные показатели достоверности информации, которые  отображаются вероятностью не обнаруживаемых искажений информации по всей трассе ее доставки от датчика до получателя (от источника до приемника), включая КС. Показатели достоверности информации по ГОСТ 26.205:
- вероятность трансформации команды ТУ не превышает 10-15,
- вероятность отказа от исполнения посланной (до пяти раз) команды ТУ не превышает 10-10,
- вероятность трансформации информации ТС, не обнаруживаемого искажения знака кодового сообщения РЗА, РИ, ЦП, счетчика ретранслируемой информации не превышает 10-12,
- вероятность потери информации при спорадической передаче (до пяти раз) не превышает 10-10,
- вероятность не обнаруживаемого искажения, преобразуемого в код ТТ, не превышает 10-8,
Показатели достоверности подтверждены расчетами и испытаниями по п.5.17 ГОСТ 26.205. При расчете достоверности вероятность искажения любого сигнала сообщения  принималась равной 10-4.

Средняя наработка на отказ ЭТ для каждой выполняемой функции ИУТК соответствует требованиям для группы 1 ГОСТ 26.205 и превышает 18000 ч.
При расчете показателей надежности ИУТК учитывались модули и программы, участвующие в доставке информации от датчика приемнику и размещенные в КП и ПУ.

Средний срок службы ИУТК более 15 лет.
