Конструктивы

1)  Конструктивы Гранит Микро предназначены для размещения модулей и подключения внешних цепей к модулям.
В конструктивах КП(ПУ) установлены индивидуальные клеммники для каждого модуля. Для внешних связей в клеммнике выделяется сорок клемм - тридцать две клеммы используются для подключения индивидуальных выводов от датчиков, от двух до восьми клемм - для подключения общей шины всех датчиков. На кожухах установлены болты порта заземления.



Название функциональных элементов и составных частей Основные параметры, характеристики
1 Кожух КП-микро Для выполнения устройств ПУ и КП ИУТК «Гранит-микро». В один кожух устанавливается  источник питания, центральный контроллер и 1…8 модулей из номенклатуры ИУТК. Присоединение внешних цепей «под винт»
2 Кожух КПМ3-микро Для выполнения устройств ПУ и КП ИУТК «Гранит-микро» для относительно малого объема информации. В один кожух устанавливается  источник питания, центральный контроллер и 1…3 модуля из номенклатуры ИУТК. Присоединение внешних цепей «под винт». Может использоваться как стендовое устройство КП, установленное на ПУ
3 Кожух КП-микро (Р) Аналог кожуха КП-микро, присоединение внешних цепей к разъемам. Обеспечивает быструю замену устройства без нарушения ранее выполненного монтажа внешних цепей
4 Кожух КПМ3-микро (Р) Аналог кожуха КПМ3-микро, присоединение внешних цепей к разъемам. Обеспечивает быструю замену устройства без нарушения ранее выполненного монтажа внешних цепей
5 Кожух КП-микро (А) Аналог кожуха КП-микро или КП-микро (Р). В конструктив кожуха встраивается аккумулятор (А), обеспечивающий нормальную работу устройства в течение 3-5 часов при отключении основного источника питания
6 Кожух КПМ3-микро (А) Аналог кожуха КПМ3-микро или КПМ3-микро (Р). В конструктив кожуха встраивается аккумулятор (А), обеспечивающий нормальную работу устройства в течение 3-5 часов при отключении основного источника питания

 1.1) Конструктив КП Микро. Устанавливается до 10 функциональных элементов, подключенных на общую кроссовую плату. Внешняя связь подключается через клеммник, размещенные на кроссовой плате. Оснащен принудительной вентиляцией с забором воздуха через фильтр

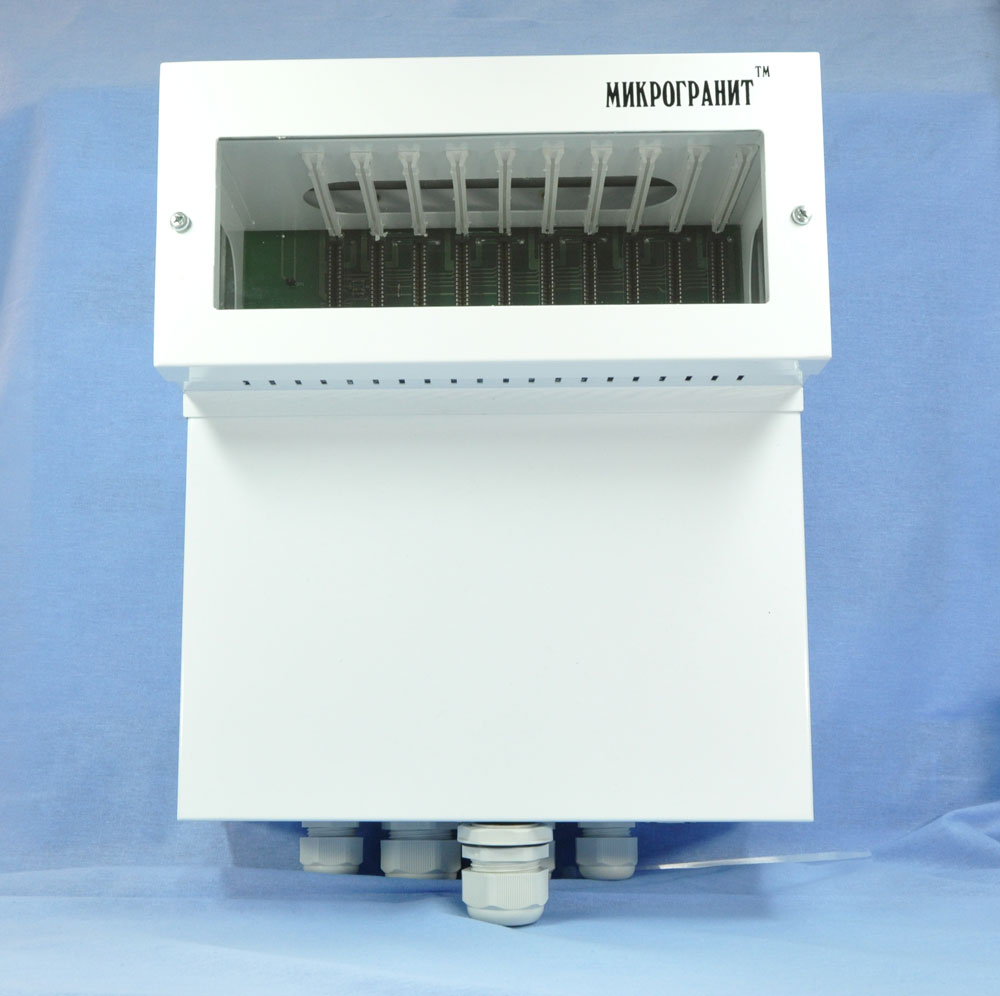

Кожух КП-микро

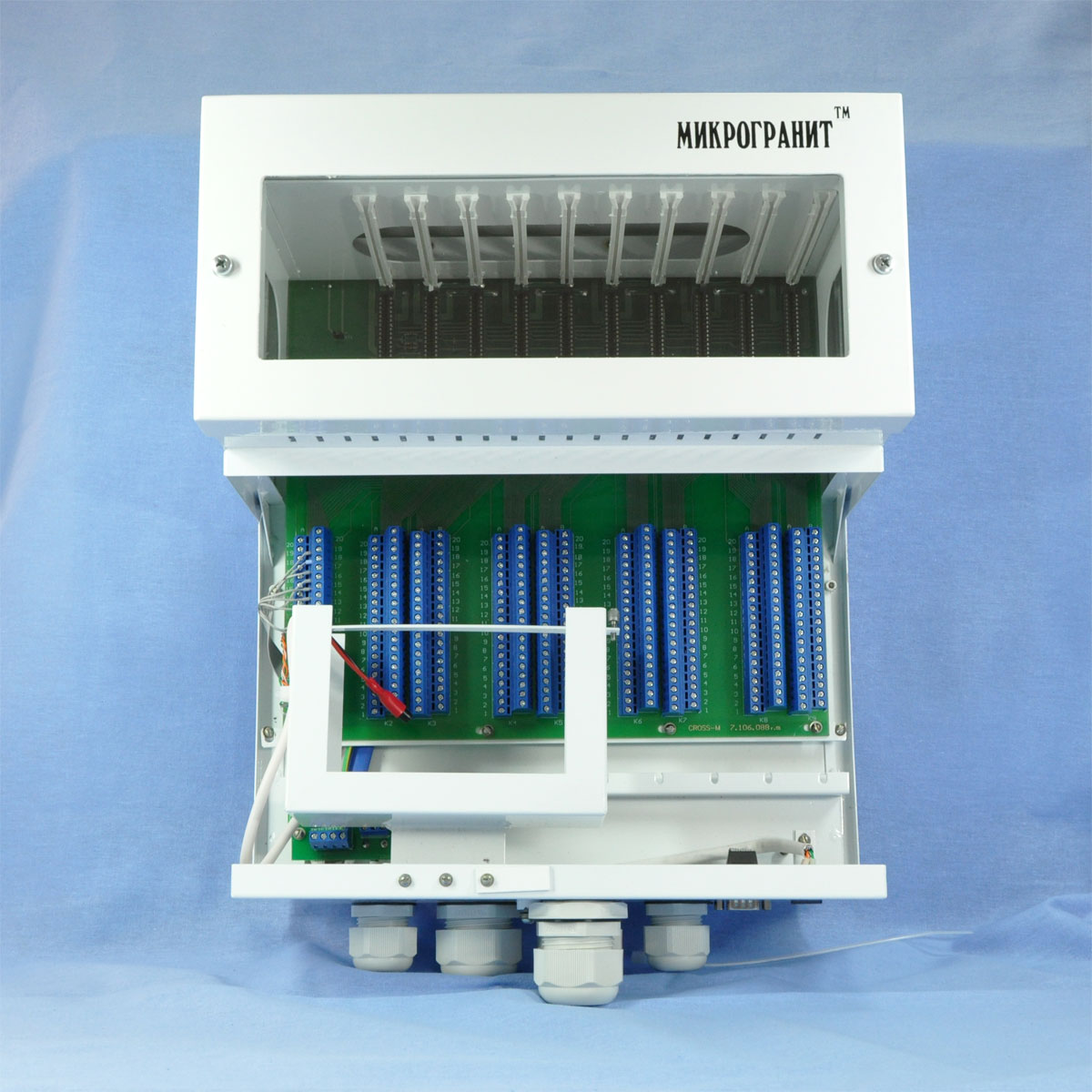

Кожух КП-микро
Кожух КП-микро

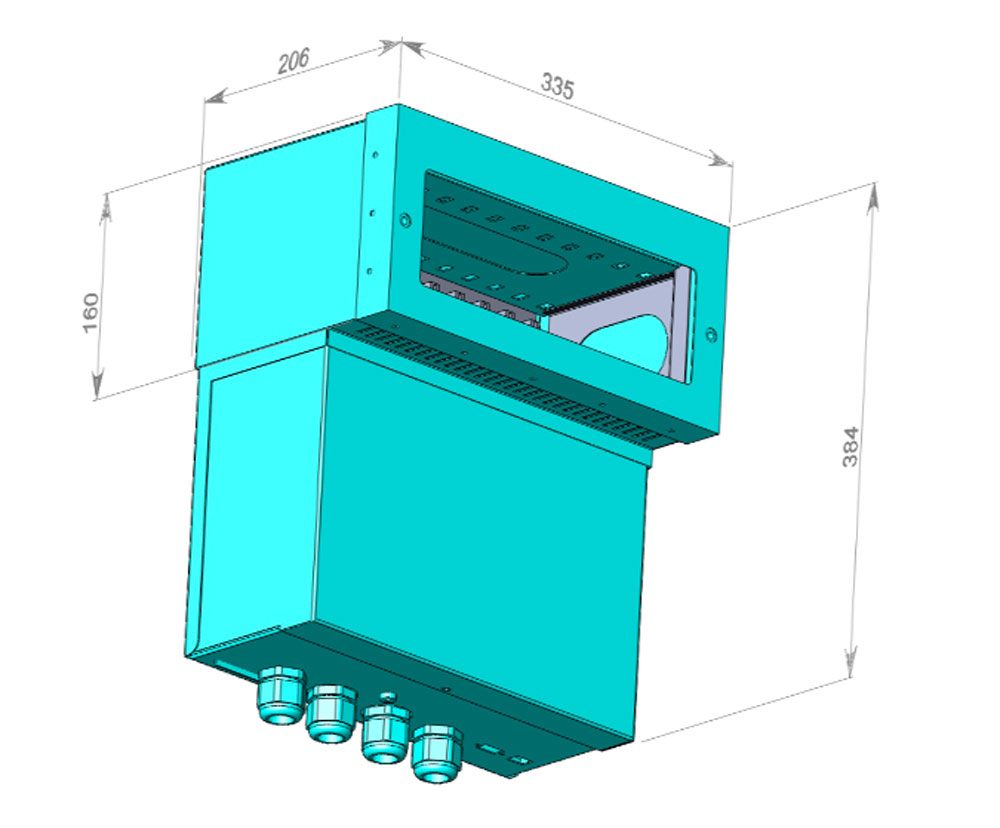

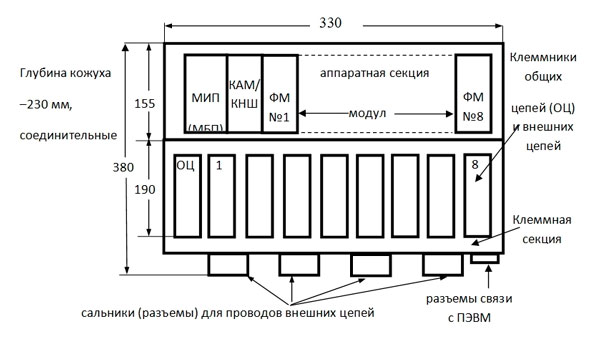

Габаритные размеры кожуха КП-микро:

1.2) Конструктив КПМ3 Микро. Устанавливается до 5 функциональных элементов, подключенных на общую кроссовую плату. Внешняя связь подключается через клеммники, размещенные на кроссовой плате. Оснащен принудительной вентиляцией с забором воздуха через фильтр

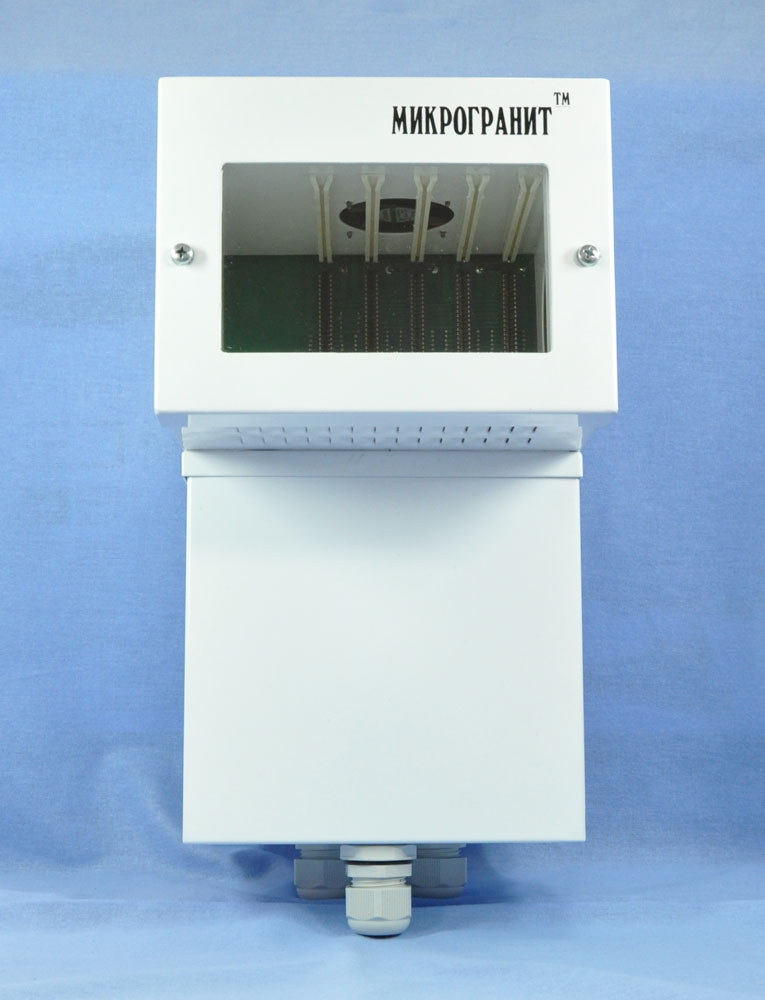

Кожух КПМЗ
Кожух КПМЗ

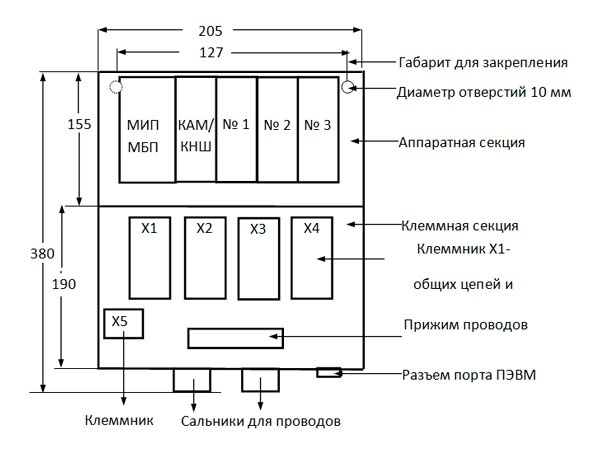

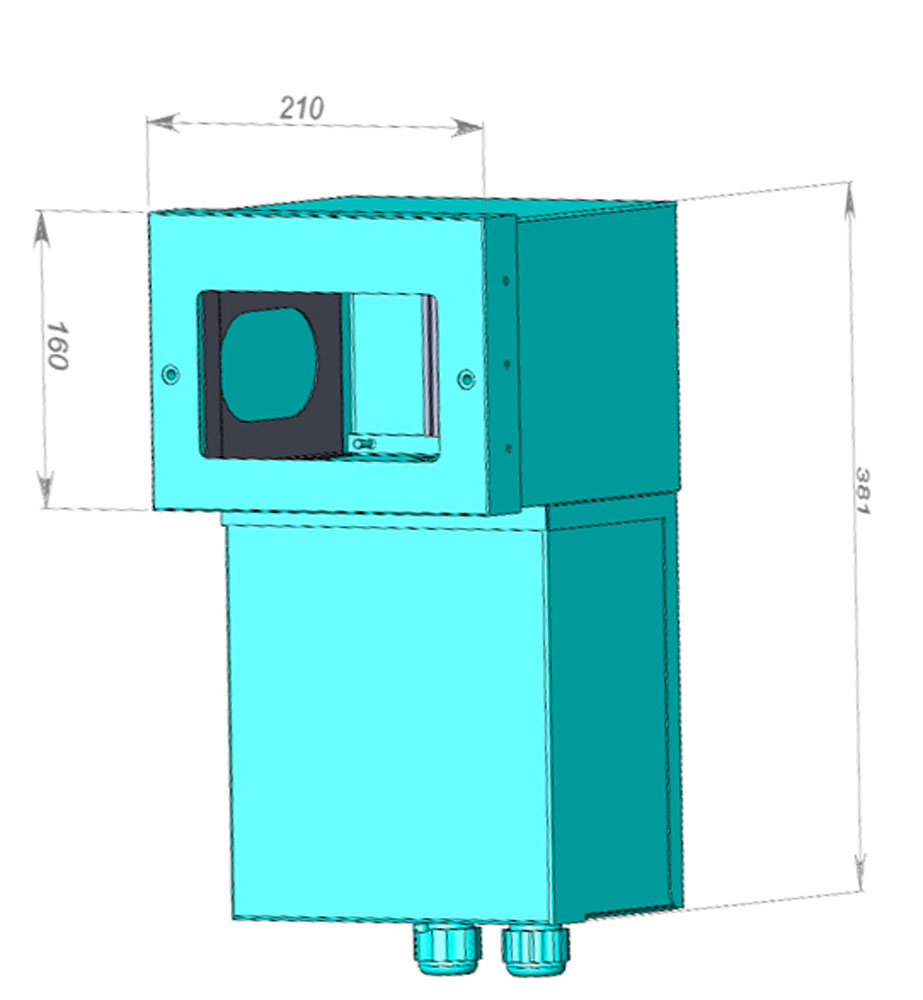

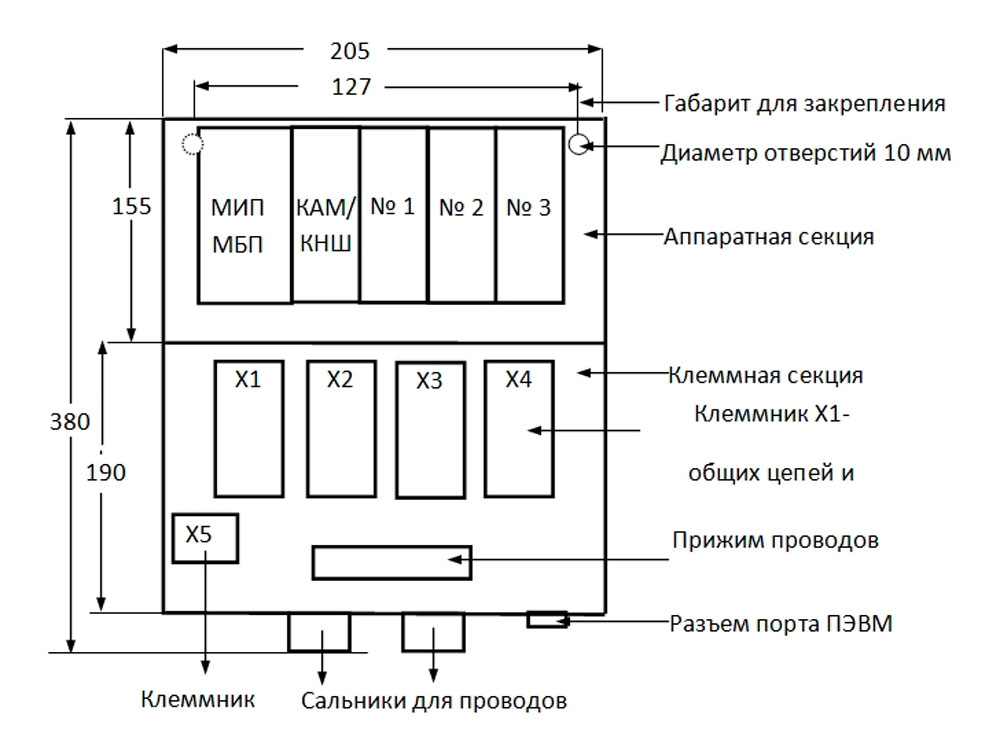

Габаритные размеры кожуха КПМ3:

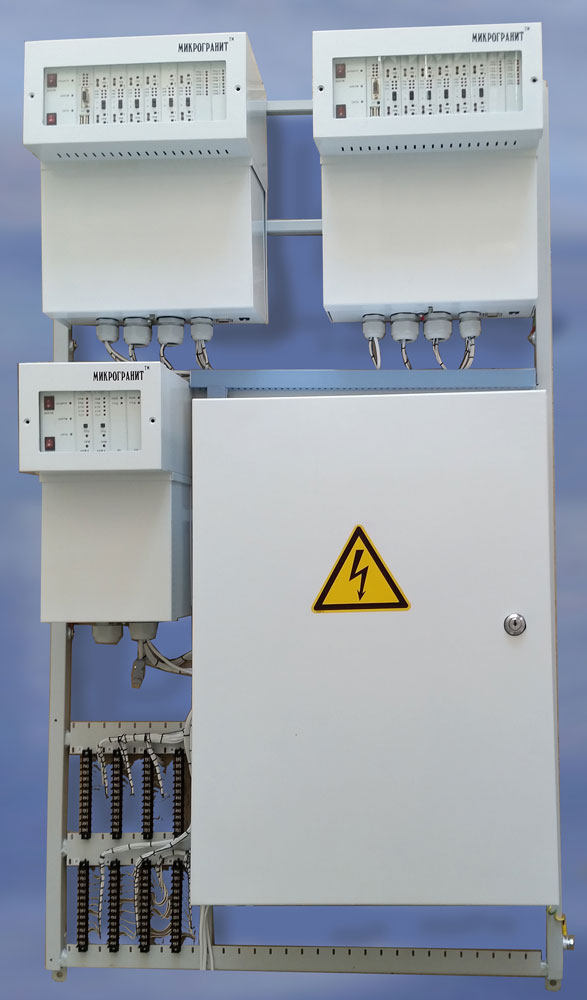

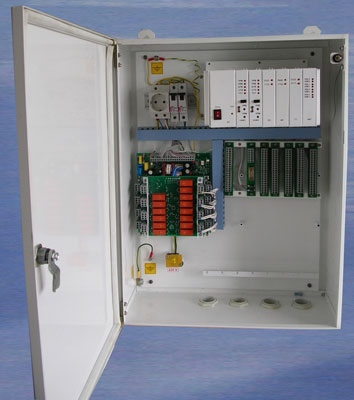

2) Навесная рама. Предназначена для размещения оборудования телемеханики, клеммных колодок, устройств защиты с выполненным монтажом. Устанавливается в закрытых помещениях на стенах или в шкафах.

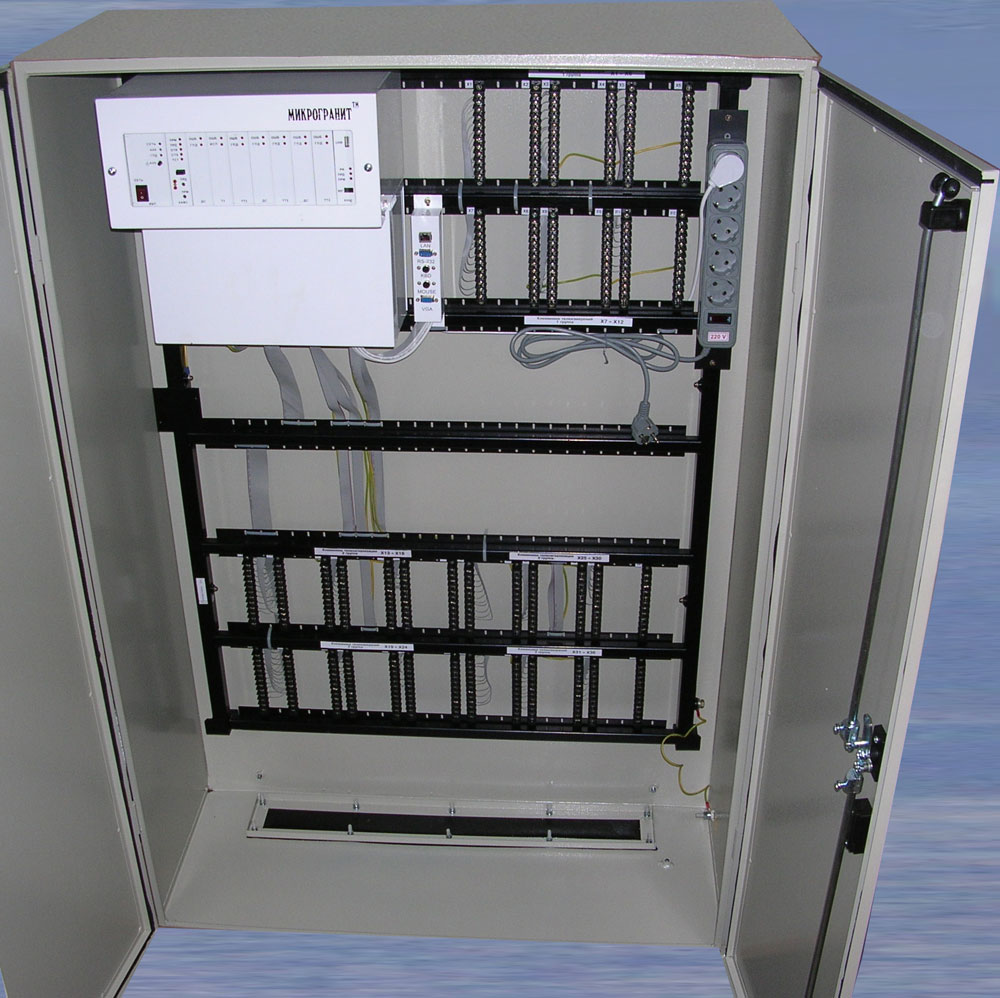

3) Шкаф двухстворчатый 1350х900х375
Предназначен для размещения навесной рамы, на которой смонтировано оборудование телемеханики, с выполненным электромонтажом

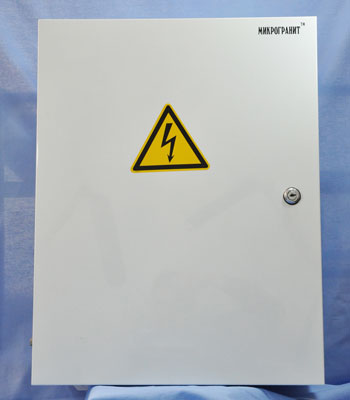

4) Шкаф одностворчатый 700х500х280
Предназначен для размещения приборов питания и оборудования защиты

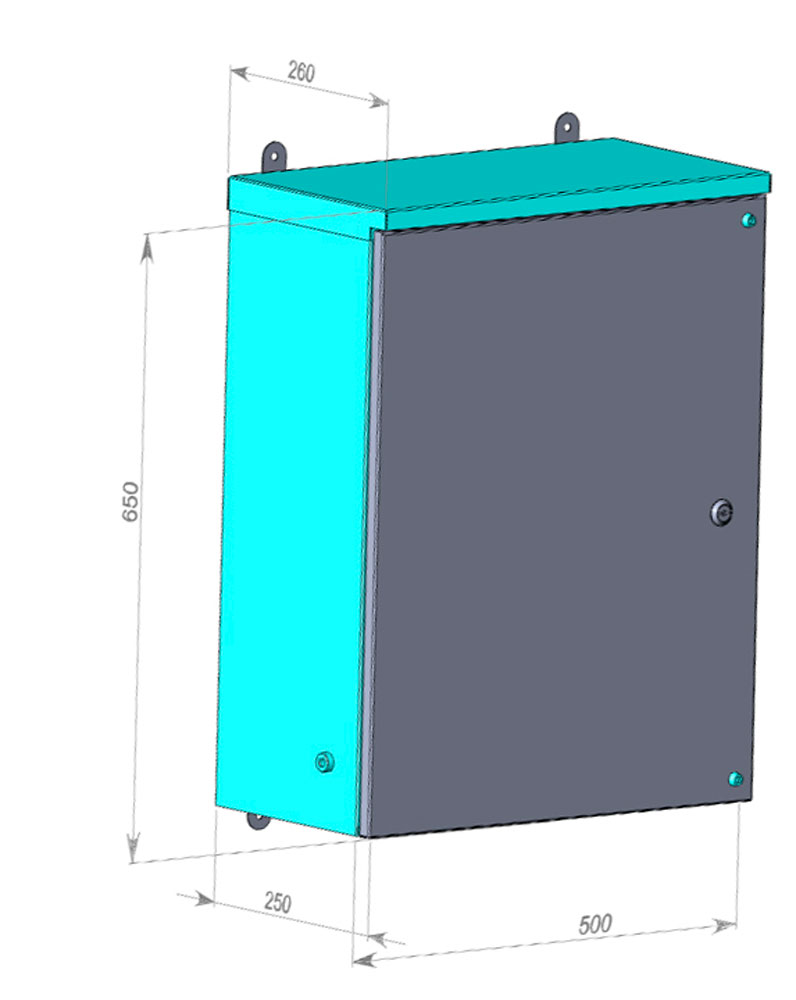

5) Малогабаритный шкаф 650х500х250
С повышенной защитой от атмосферных воздействий. Предназначен для размещения КПМ3

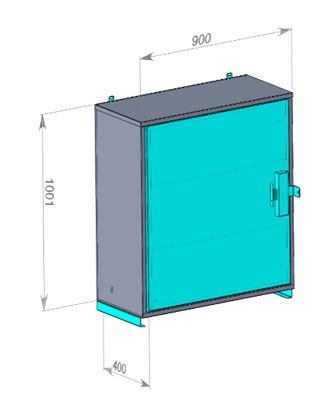

6) Шкафы наружного исполнения 1000х900х400 и 1350х900х400. Предназначенны для размещения средств телемеханики

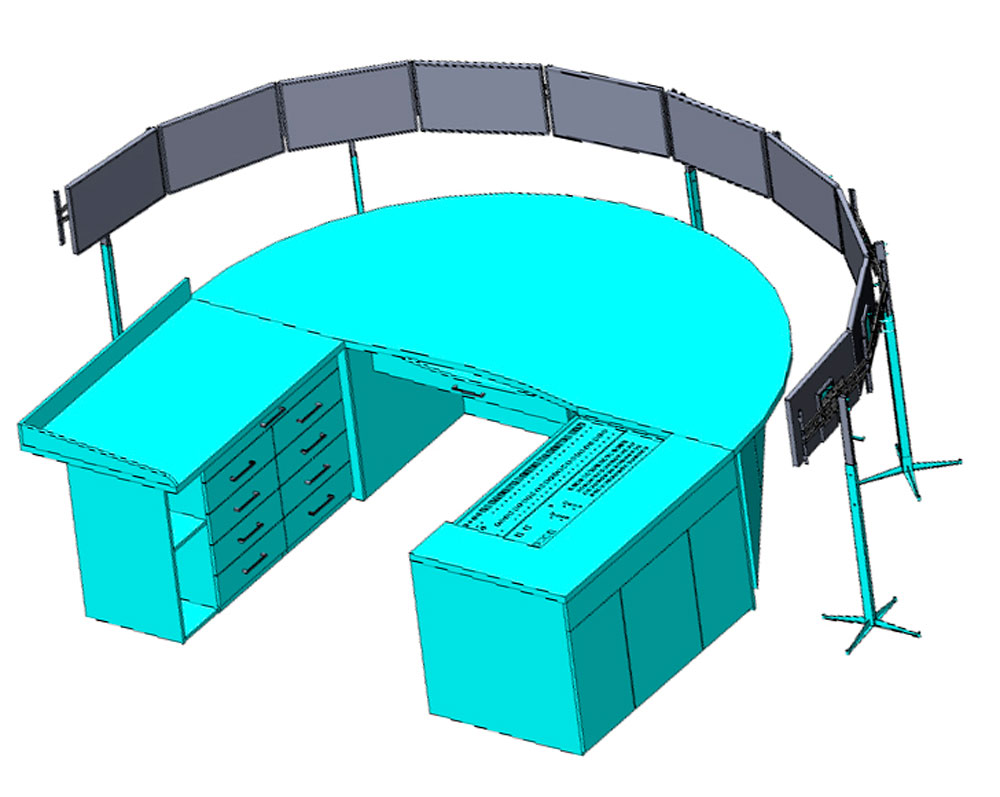

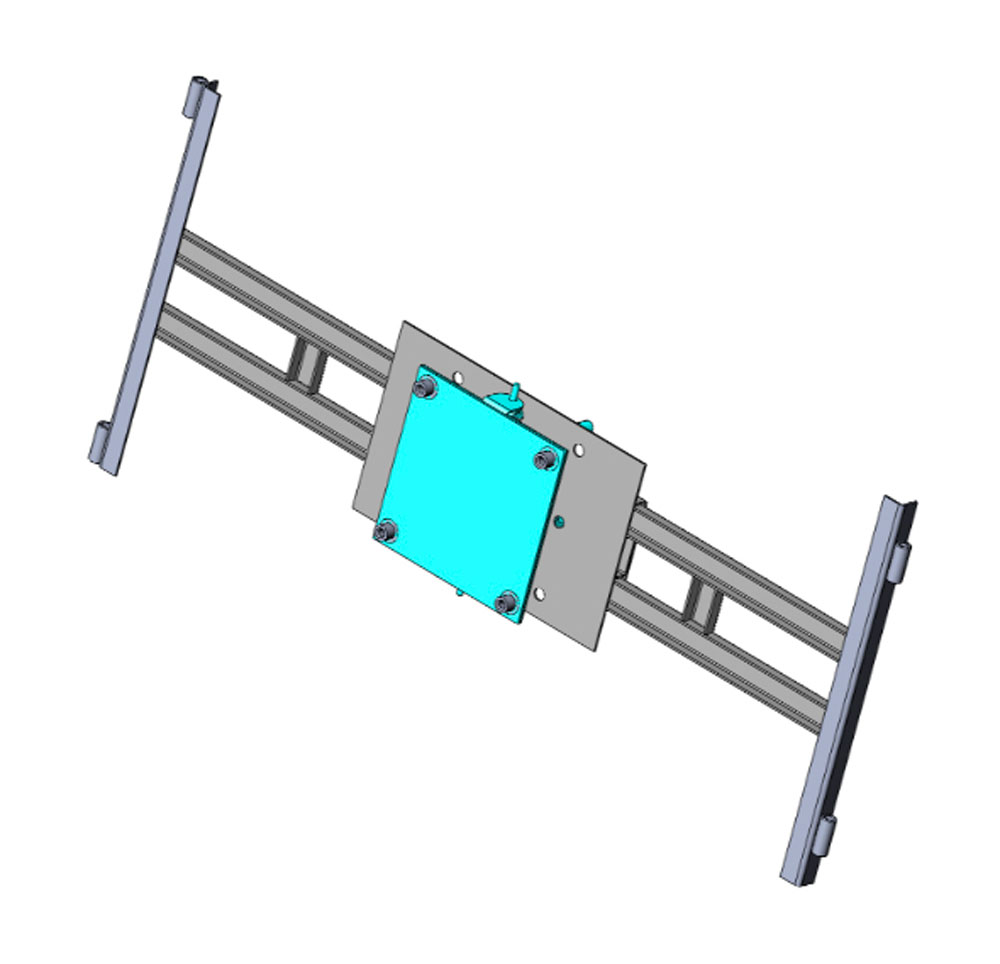

7) Оборудование для организации видео стен и рабочего места диспетчера.

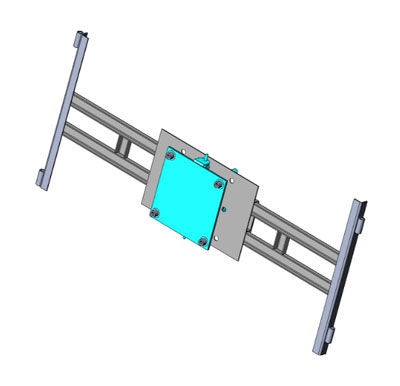

Узел для присоединения линейки мониторов от 23 до 50 дюймов с 3мя степенями свободы. Предназначено для построения динамического видео щита по радиусу рабочего места диспетчера.
