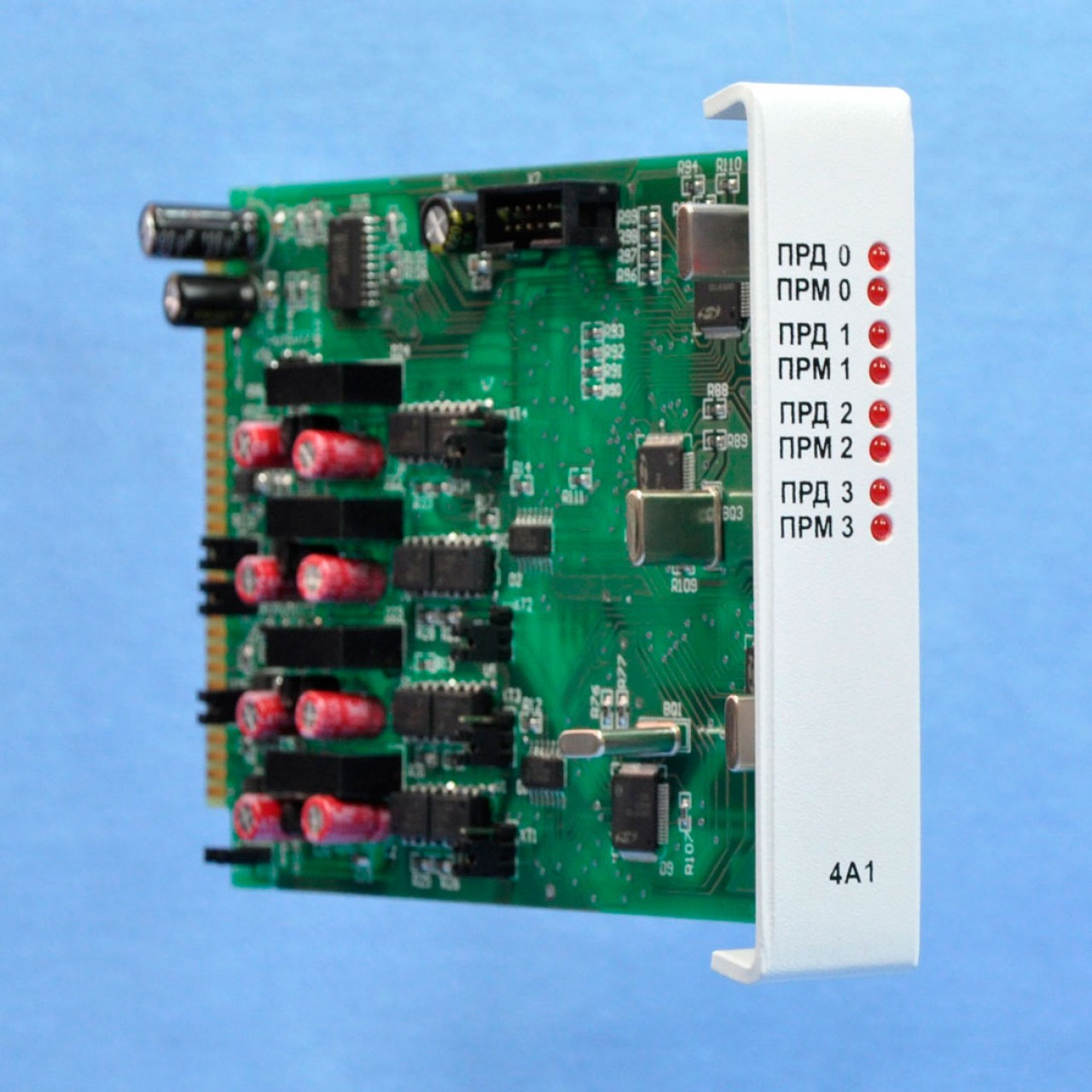

Модуль четырехканального линейного адаптера М4А1

Модуль четырехканального линейного адаптера М4А1

Назначение

 Обеспечивает независимый информационный обмен с внешними устройствами по интерфейсам (токовая петля) и RS-485 по 1-4 линиям связи.

Руководство по М4А1
  • Технические характеристики

    Модуль обеспечивает:
       -  информационные обмены  по внутренней магистрали устройства КП-микро по интерфейсу SPI. При приеме команды вызова данных в модуль подается сообщение, содержащее  адрес КП, соответствующую команду и контрольную последовательность для используемого циклического кода,
       -  передачу кодовой последовательности, полностью повторяющей данные, полученные от внешних устройств по интерфейсам «токовая петля» и RS-485 в соответствии с поступившим вызовом. Ретранслируемые от внешних устройств данные дополнительно обрамляются контрольной последовательностью в соответствии с используемым циклическим кодом при образующем полиноме 215+212+25+1. Следует отметить, что данные от внешних устройств также оформляются в виде циклического кода, поэтому дополнительно введенная защита обеспечивает поддержание «целостности» коммерческих данных с достоверностью – вероятностью не обнаруживаемых искажений данных, не превышающей   10-15 степени, что на 5-6 порядков превышает требования нормативных документов,
       -  функции концентратора при работе с сетью из устройств КПМ1 (КПМ1.1) по интерфейсу RS-485,
       -  декодирование данных с обнаружением искажений помехами в линии связи и по всей трассе доставки информации от источника.
    Модуль обеспечивает гальваническое отделение цепей связи с внешними устройствами. Напряжение изоляции разделенных цепей не ниже 1500В.
    Модуль включает встроенный источник питания изолированных узлов.
    Число каналов ввода кодовых сообщений по интерфейсам «токовая петля» и (или) RS-485 – до 4.
    Модуль обеспечивает возможность сопряжения с внешними устройствами по «токовой петле» с использованием четырех-, и двухпроводного канала с питанием, как от внутреннего, так и от внешнего источника тока.
    Модуль включает программный «сторожевой таймер» для предотвращения «зависания».
    Модуль предназначен для эксплуатации при температуре окружающего воздуха от  – 30 до  + 55 °С при относительной влажности до 95 % без конденсации влаги.
    Потребляемая модулем мощность  при использовании интерфейса «токовая петля» для всех четырех каналов  – не более 5,2 ВА.
    Потребляемая модулем мощность  при использовании интерфейса RS-485 для всех четырех каналов  – не более 3,3 ВА.
    Габаритные размеры модуля  – не более 170х100х25 мм.
