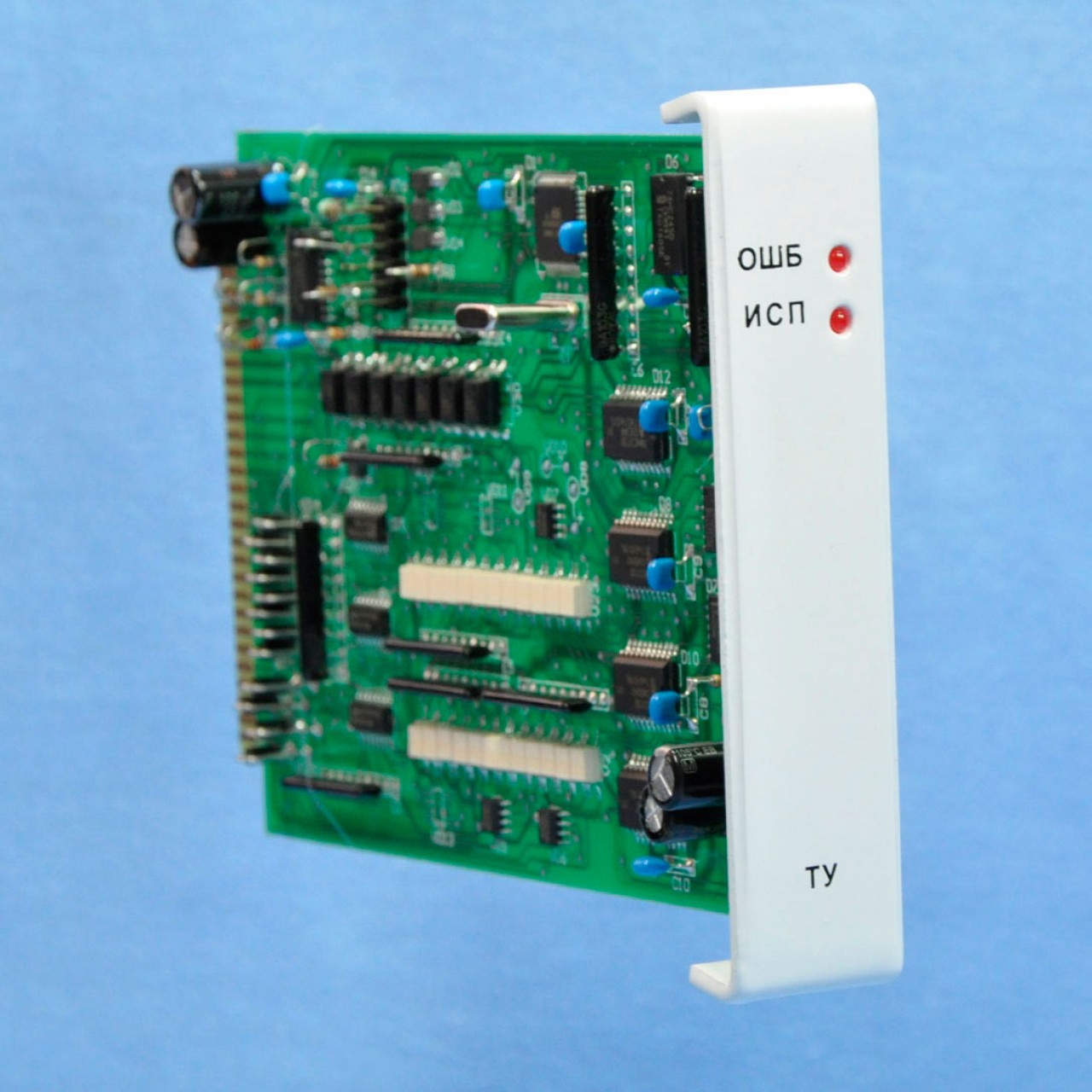

Модуль приема команд телеуправления МТУ

Модуль приема команд телеуправления МТУ

Назначение

 МТУ является составной частью информационно-управляющего комплекса «Гранит-микро».  Предназначен для приема команд телеуправления, контроля достоверности принятой команды, формирования промежуточных сигналов управления  реле блока БПР-05-08, определения отсутствия искажений при выполнении команд промежуточными реле и формирования  сигналов, образующих с помощью контактов реле БПР-05-08 цепи управления и контроля для исполнительных механизмов.

Руководство по эксплуатации МТУ
  • Технические характеристики

    Модуль обеспечивает:
       -  прием информационного сообщения из внутренней магистрали устройства КП-микро по интерфейсу SPI, содержащего координаты адреса объекта управления и вид команды «включить» или «отключить»,
       -  проверку корректности принятого сообщения. Проверкой предусматривается декодирование принятого циклического кода и фиксация обнуления контрольного кода, определения соответствия прямого и инверсного кода координат команды управления, контроль поступления одного сигнала «1» в каждой из координат объекта управления (номера группы, номера объекта управления в группе, вида команды управления),
       -  формирование выходных сигналов для управления группой объектов управления (двумя БПР-05-08),
       -  формирование выходных сигналов управления реле номера объекта в выбранной группе,
       -  установку тайм-аута на время установки реле в рабочее состояние,
       -  формирование сигналов для выполнения процедур сравнения сигналов, полученных от реле, с командами, поданными на реле,
       -  при фиксации корректности полученных сигналов формирование сигналов управления реле вида команды управления «включить» или «отключить»,
       -  удержание реле в рабочем состоянии в течение установленного интервала времени.
    Модуль формирует команды управления объектами, разделенными на 12 групп.
    Число объектов управления в одной группе равно 8.
    Максимальное число объектов управления, которые управляются одним МТУ, равно 96.
    Модуль адаптируется для установки времени удержания реле в рабочем состоянии в диапазоне от 0,1 до 40 сек.
    Работа модуля не зависит от типа канала связи.
    Модуль обеспечивает гальваническое отделение общих узлов от цепей связи с реле и цепей приема контрольных сигналов от реле.
    Выходные цепи модуля обеспечивают подключение нагрузки – обмоток реле, подключенных к напряжению питания 24 В при токе нагрузки до 100 мА.
