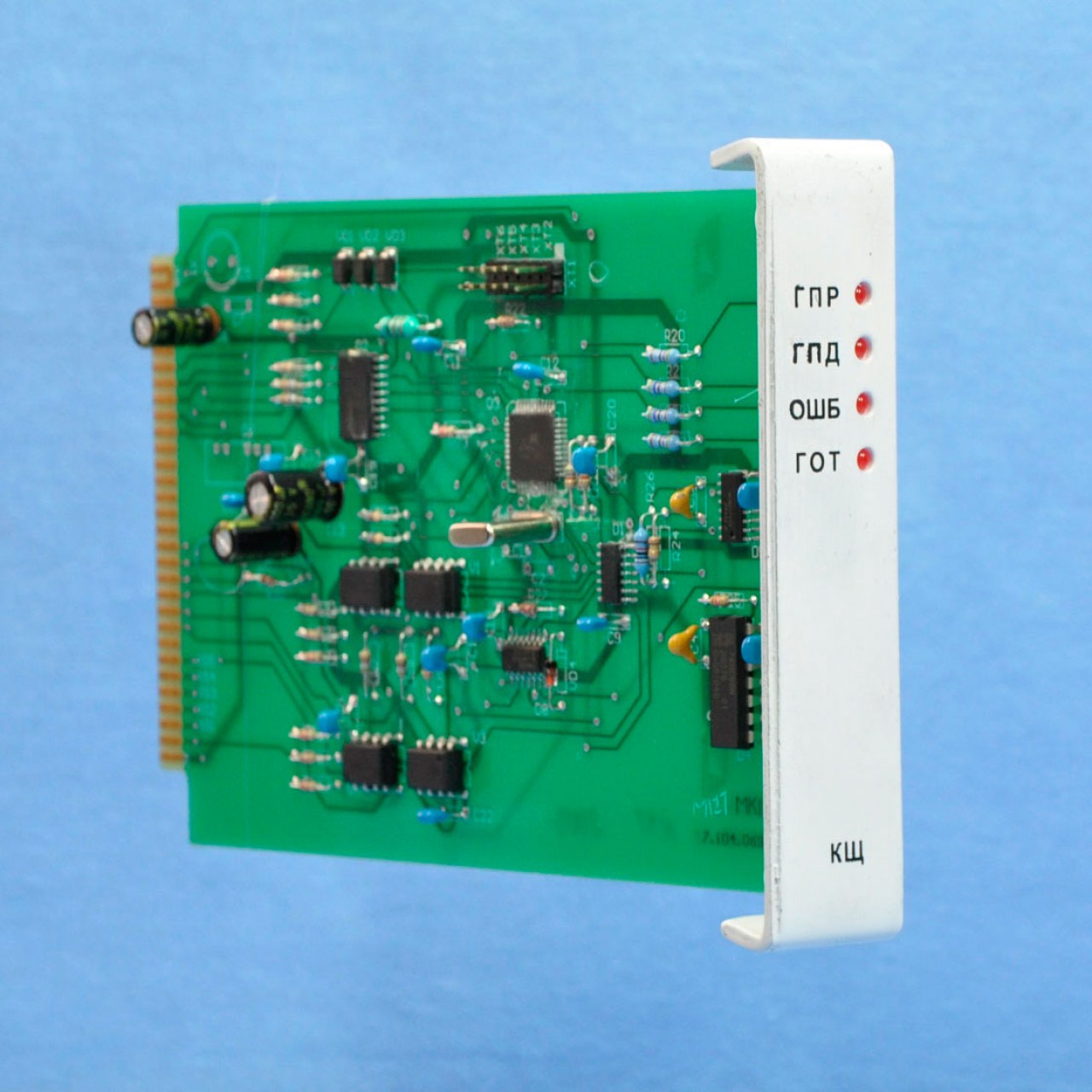

Модуль контроллера щита МКЩ

Модуль контроллера щита МКЩ

Назначение

 Модуль контроллера щита (МКЩ) предназначен для сопряжения комплексов «Гранит-микро» с контроллерами панелей щита (КПЩ), устанавливаемыми в диспетчерские щиты. Функционально МКЩ является преобразователем интерфейса межмодульного обмена, используемого в «Гранит-микро», во внутри блочный интерфейс комплекса «Гранит».
 Обеспечивается возможность передачи данных от ПУ на диспетчерский щит, а также прием данных от ключей квитирования контроллеров панелей «темного» щита (КПЩ-Т). К одному МКЩ по общей шине возможно подключение одновременно как КПЩ-Т, так и контроллеров панелей «светлого/полусветлого» щита (КПЩ-С) в количестве, определяемом доступным адресным пространством КПЩ (1…128).

Руководство по эксплуатации МКЩ
  • Технические характеристики

    Модуль обеспечивает:
       –  информационный обмен по внутренней магистрали устройства КП-микро по интерфейсу SPI. По интерфейсу SPI от ПУ передается посылка, содержащая адреса КП и модуля в каркасе, собственно данные, ретранслируемые на КПЩ, и контрольную последовательность для используемого циклического кода (КПК). Данные, полученные от КПЩ, также обрамляются адресом КП, адресом модуля в каркасе и КПК;
       –  передачу полученных от ПУ данных в КПЩ,
       –  периодический опрос КПЩ-Т и, в случае готовности данных о состоянии ключей, прием посылки с КПЩ-Т,
       –  гальваническую изоляцию шины связи с КПЩ от остальной аппаратуры модуля с применением быстродействующих оптронов, имеющих усилители на выходных цепях.
    Напряжение изоляции разделенных цепей не ниже 2500 В. Питание отделенных внешних цепей - от источника питания диспетчерского щита.
    Информационный обмен с КПЩ выполняется на скорости 50 кБод.
    Модуль формирует помехозащитный циклический код с 16-тиразрядным образующим полиномом 215 + 212 + 25 + 1 для всех передаваемых данных.
    Модуль включает аппаратный «сторожевой таймер» для предотвращения «зависания».
    Режим работы модуля задается адаптационными константами.
    Модуль предназначен для эксплуатации при температуре окружающего воздуха от –30 до +55 °С при относительной влажности до 95 % без конденсации влаги.
    Габаритные размеры модуля – не более 170х100х25 мм.
