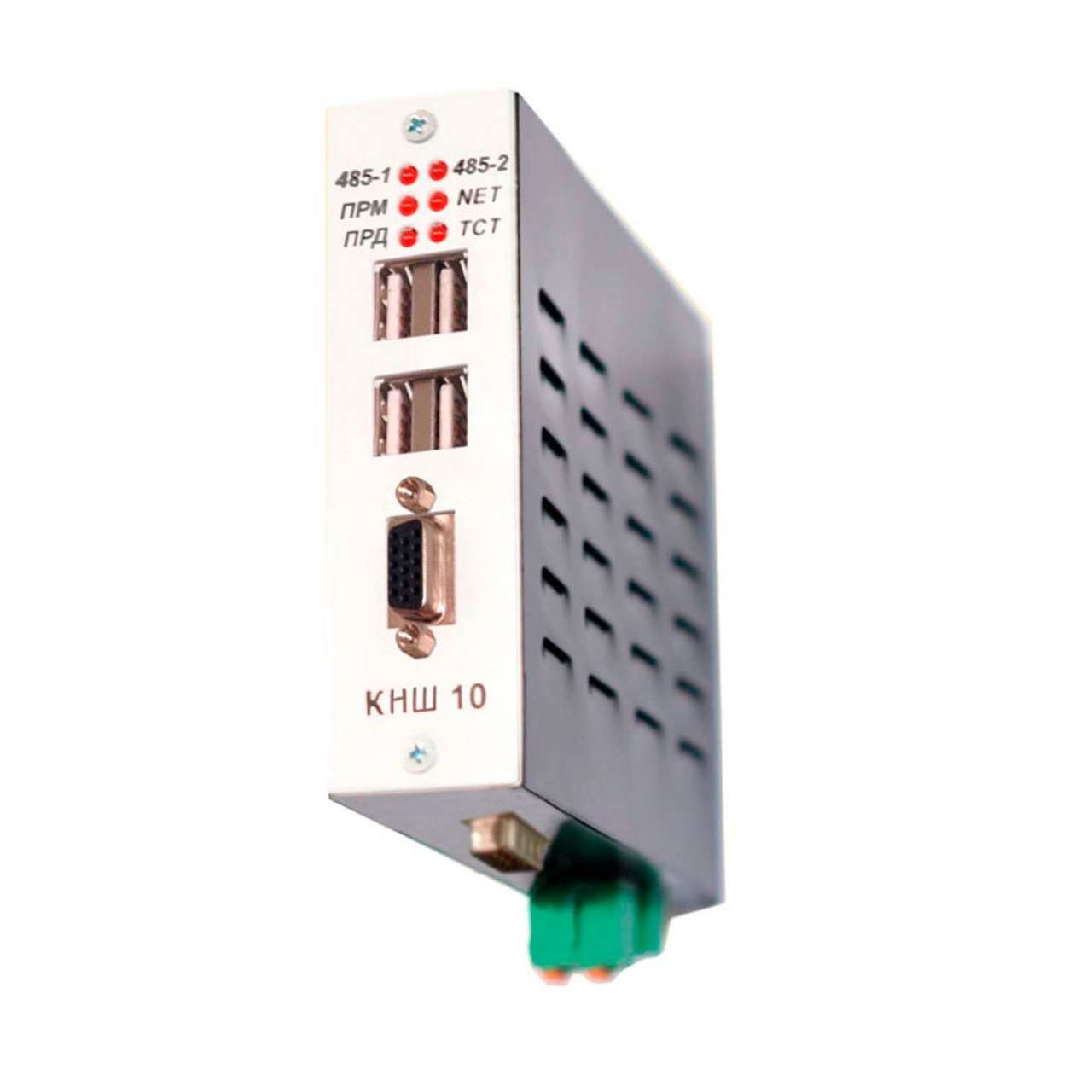

Контроллер накопитель шлюз КНШ10

Контроллер накопитель шлюз КНШ10

Назначение

 Контроллер накопитель шлюз КНШ10 сочетает функции контроллера магистрали RS485, Ethernet адаптера, конвертора протоколов для устройств «Гранит-микро» с распределенной структурой размещения модулей.

  • Технические характеристики

    -  операционные системы Linux и WinCE 6.0 (реального времени);
    -  сбор и хранение информации до 30 суток;
    -  поддерживаемые каналы связи и интерфейсы:
        •  Ethernet TBASE 100/10, оптоволокно, Радио Ethernet;
        •  коммутируемый канал, GSM (Hayes) при наличии внешнего модема;
        •  GPRS, CDMA, 3G при наличии внешнего модема;
        •  интерфейс RS232 с индивидуальной гальванической развязкой;
        •  2 интерфейса RS485 с индивидуальной гальванической развязкой;
        •  интерфейс USB с защитой от статических перенапряжений.
    -  цепи ввода 1 дискретный сигналов при подключении датчиков к цепям постоянного тока и цепи вывода 1 с индивидуальной гальванической развязкой;
    -  частотно модулируемый канал связи;
    -  кодоимпульсный канал связи;
    -  формирование меток астрономического времени при наличии внешнего GPS приемника с сигналом «PPS» и относительных меток времени с точностью 1мсек;
    -  «горячее» подключение к внешним интерфейсам и цепям питания без отключения питания устройств;
    -  протоколы: Гранит, Гранит-микро, Гранит-микро on TCP/IP, МЭК 870-5-101, МЭК 870-5-104, МЭК 61850, Modbus RTU, ASCII и его модификации, SPABUS, МЭК 870-5-1-95 формата FT3 (PC68xx), семейств устройств СЭТ, ПСЧ, АРГО, AET, Tapcon, Sepam, ION, SATEC, SNTP (синхронизация с источником времени), TSP 901 (синхронизация с источником времени), OPC XML DA, IEC1107, HTTP;
    Габаритные размеры: 110х60х135.
